LED视频处理器是如何完成LED屏的完美显示的?

发布时间:2016-09-27 点击数:6650

  LED显示屏兴起于上个世纪90年代,经过短短20多年发展,如今已成长为一个庞大的产业帝国:广场、地铁站、体育馆、舞台、展会等等,随处可见的LED高清大屏幕,跳跃着的斑斓色彩,伴着街上的霓虹,构成里都市里最绚丽的夜色。



      LED 视频处理器是LED全彩显示屏诞生、成长以及成熟的全程见证者和关键性设备,LED 视频处理器的优劣直接影响了 LED 显示屏的显示效果。LED视频处理器与显示屏的绑定使用,大大方便了终端用户广泛应用,提高了LED显示屏使用的深度。总的来说,LED视频处理器,就是LED专用的视频处理器。而它所需要完成的任务,简单来说,就是将来自外部(例如蓝光DVD、电脑、高清播放盒等)的图像信号转化为LED显示屏所能接受的信号。LED视频处理器的优劣直接影响了LED显示屏的显示效果。

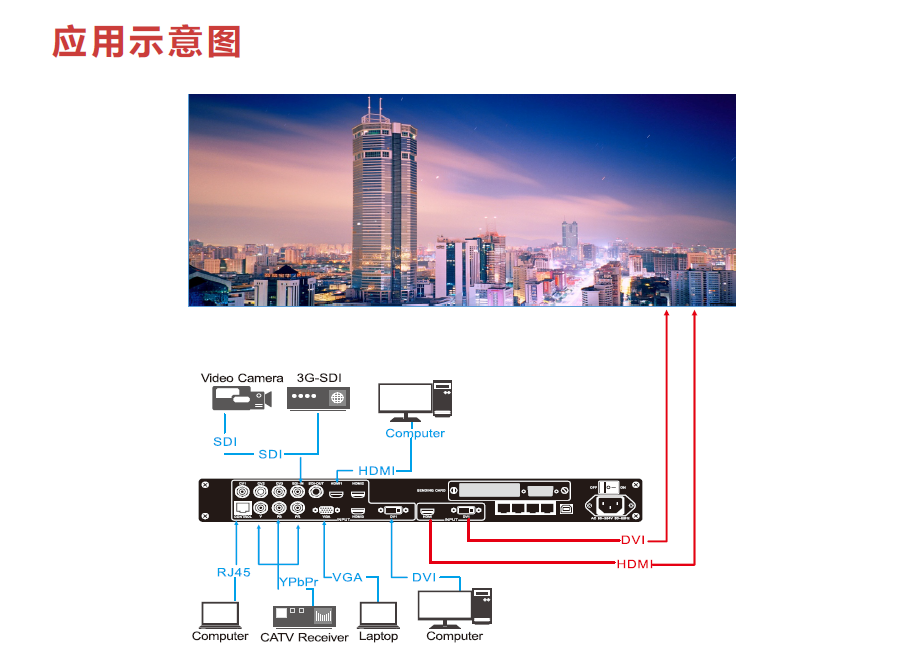

(注目视讯LED视频处理器Z3应用示意图)



  LED视频处理器是如何完成LED显示屏的完美显示的?主要包括以下几点:



   一、画面缩放

  LED显示屏的显示方式是点对点的,这就决定了LED显示屏只能显示与自身物理分辨大小一致的画面。LED视频处理器可以对图像进行缩放,将画面以任意大小输出,完成整个桌面映射到LED屏屏幕上。无论是分辨率增大或者减小,都可以让屏幕上显示完整的图像。



  二、分辨率规格转换

  一般来说,图像信号源(例如蓝光DVD、电脑、高清播放盒等)提供的信号分辨率都有固定的规格(参考VESA、ITU、SMPTE等标准),而led显示屏的模块化拼接显示,使得其分辨率几乎可以是任意数值。视频处理器将各种各样的信号分辨率转换为led显示屏的实际物理显示分辨率。



  三、信号转换与切换

  视频处理设备能够完成众多信号之间的格式转换。视频处理器另外的一个重要功能就是在有多路信号接入的时候,对各种信号进行管理,灵活地在各路信号之间快速切换。



  四、图像质量提升

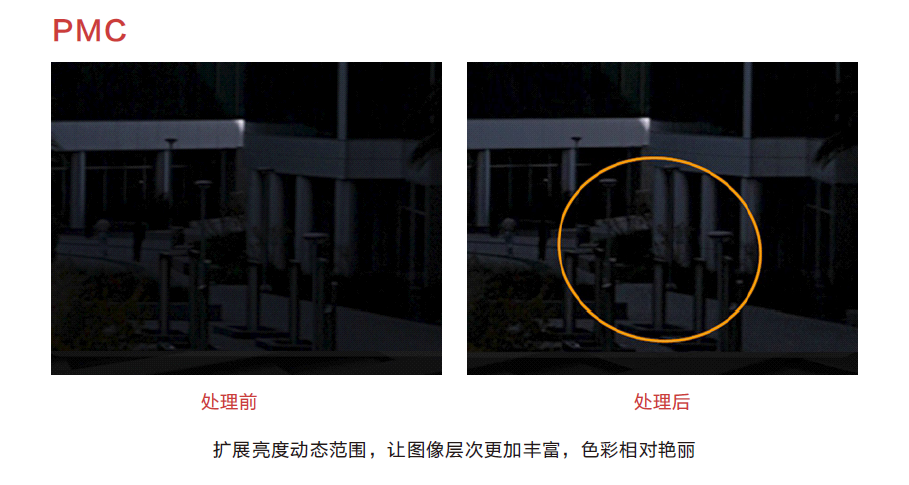

  数字图像处理技术从20世纪20年代发展到现在,出现了一大批专利技术。比如DCDi、ACC2、ACM3D等获得艾美奖的Faroudja实验室的一系列专利技术。这些技术无疑使得图像的视觉效果有了很大的提升。LED显示屏自身的像素间距远大于其他一些平板显示介质,因此,对于图像处理技术,尤其是图像增强技术有着严格的要求。优质的LED视频处理器能够运用先进的算法对图像质量不佳的信号进行修饰,执行去隔行、边缘锐化、运动补偿等等一系列处理,增强图像的细节,提升画面质量。



  五、大屏幕拼接

  目前LED显示屏的点间距越来越小,外形尺寸也越来越巨型化,这样就使得LED屏屏幕的物理分辨率变得非常巨大。LED视频处理器具备拼接功能,能够驱动大分辨率的屏幕,不失为一种极具性价比的驱动方式。



  六、多画面处理

  很多特殊场景下一个显示屏需要显示多个相同或不同信号的画面,具备多画面处理功能的视频处理器,可以灵活地满足这样的显示要求。

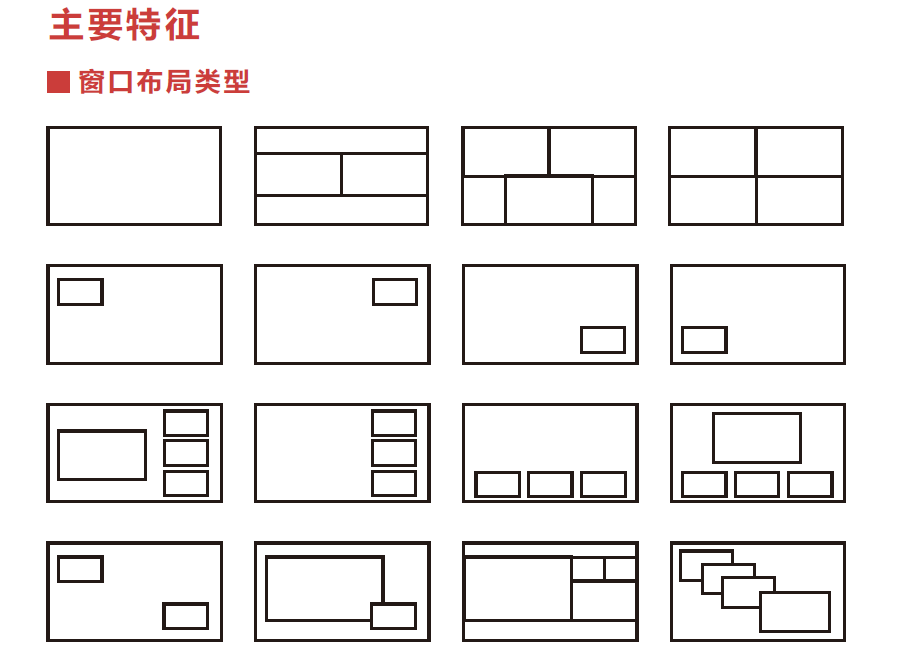

(注目视讯4K多画面处理器Z4L的4窗口16种布局)



  七、位深度提升

  当前led显示屏的灰度等级已提升到了16比特、17比特,然而输入信号源多数仅为8比特。因此,跟随着高清显示时代到来的脚步,10比特甚至12比特的处理技术在视频处理器中的应用已是大势所趋。



  八、彩色空间转换

  LED显示器的色域很广,而多数图像信号的彩色空间都比较小(比如NTSC)。为了让led显示屏拥有优良的图像显示效果,必须进行彩色空间转换。
