多画面处理器有什么作用?具体是怎样工作的?

发布时间:2016-10-13 点击数:6404

    多画面处理器,又称多画面控制器,多画面液晶拼接器,显示墙处理器,主要功能是将一个完整的图像信号划分成N块后分配给N个视频显示单元(如背投单元),完成用多个普通视频单元组成一个超大屏幕动态图像显示屏。目前市场上主要有4画面、9画面、16画面处理器。

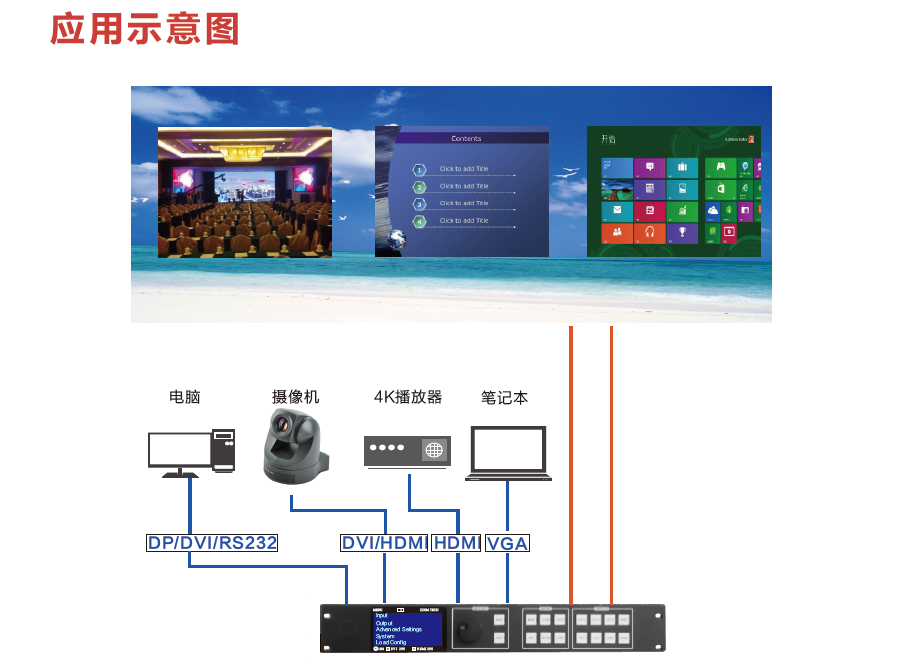

    多画面处理器可以支持多种视频设备的同时接入,如:电脑、摄像机、笔记本和视频播放器。多画面处理器可以实现多个物理输出组合成一个分辨率叠加后的超高分辨率显示输出,使屏幕墙构成一个超高分辨率、超高亮度、超大显示尺寸的逻辑显示屏、完成多个信号源(网络信号、RGB信号和视频信号)在屏幕墙上的开窗、移动、缩放等各种方式的显示功能。



    应用领域



    公安、军事、铁路、交通、邮电等指挥调度系统;商店、陈列室、博物馆、娱乐演播等场所;图形图像编辑,三维动画,多媒体设计;煤矿,交通,教学等监控系统;汽车展示厅,展览馆,电视台演播厅;金融贸易,交易场所。

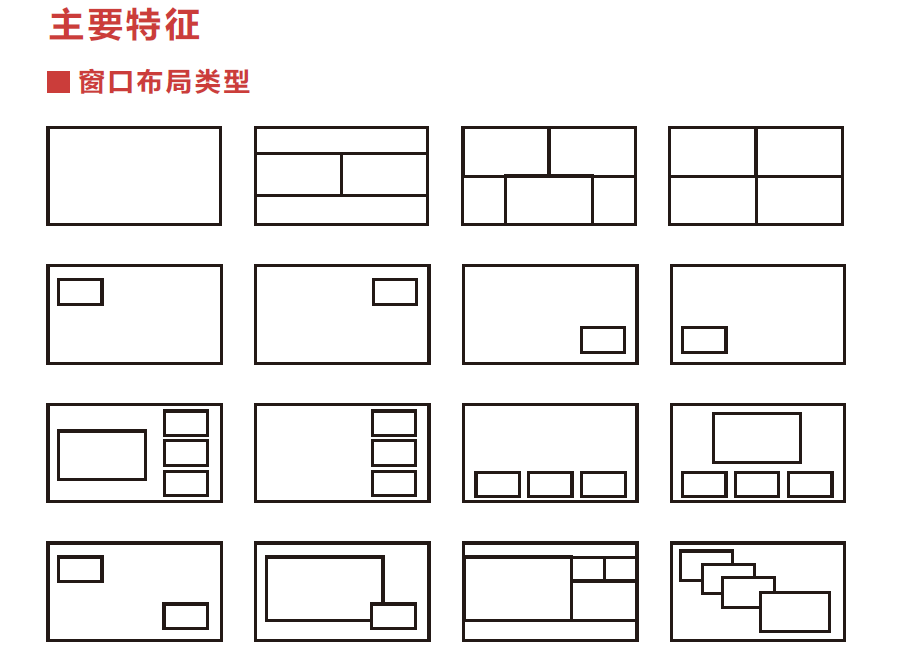

        注目视讯4K MultiViewer Z4L为专业的多画面图像处理器。Z4L可同时显示多达4个视频窗口,通过16种不同窗口布局类型,可能是简单的四分屏、全屏、画中画、三分屏等,并排或更复杂的多个层,可根据内容设定任意形式的组合。



          Z4L拥有7个输入,2×DP、2×HDMI、2×DVI、1×VGA,其中DP支持分辨率高达3840×2160@60Hz,HDMI支持分辨率最高3840×2160@30Hz。这7个输入完全独立,可任意组合输出上屏。Z4L提供了4×DVI输出,最大输出分辨率为2560×2160@60Hz3840×1440@60Hz



          Z4L可通过前面板按键及RS232控制,按键控制提供存储7种输出窗口设置模式,可快速调用预先的用户自定义设置。
